清華大學材料學院楊金龍課題組發(fā)現(xiàn)控制泡沫陶瓷干燥與燒結過程收縮率的新方法

編輯：轉自：CERADIR先進陶瓷在線發(fā)布時間：2022-12-16

泡沫陶瓷作為一種高氣孔率的陶瓷，在干燥與燒結過程中的收縮率非常大，一般可超過50%，一直以來是陶瓷界的一大難題，嚴重影響了泡沫陶瓷器件的制備與使用。2022年11月，清華大學材料學院楊金龍教授課題組發(fā)現(xiàn)了一種控制泡沫陶瓷干燥與燒結過程收縮率的新方法，利用醇類分子與氧化物表面基團的吸附作用，增強了發(fā)泡劑在顆粒表面的吸附量，通過發(fā)泡劑分子鏈的疏水聚集作用，將坯體的收縮率控制在了20%以下。該方法中，醇類分子對體系中表界面的調節(jié)作用代替了傳統(tǒng)酸堿調節(jié)pH值的方法，成為了一種條件溫和可控地制備高強度、低收縮泡沫陶瓷材料的新方法。

圖1.泡沫陶瓷及其對比樣品的氣孔率及收縮率

圖2.泡沫材料3D打印直寫制備泡沫材料

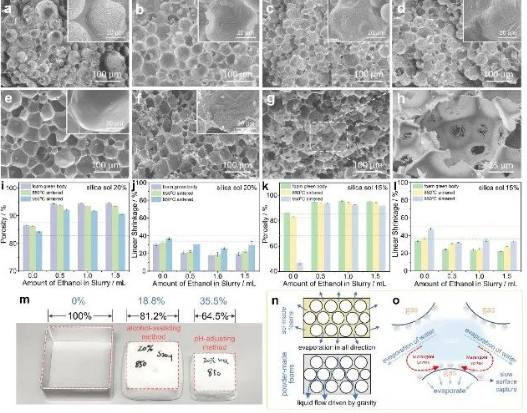

傳統(tǒng)酸堿輔助發(fā)泡制得的泡沫陶瓷，線收縮率在35.5%。本文報道的醇類分子輔助發(fā)泡發(fā)制得的樣品，在相同溫度燒結后的收縮率為18.8%，并保持著94.4%的氣孔率。文章中揭示了相應的發(fā)泡與抗收縮機理。同時，該泡沫坯體在未燒結狀態(tài)下，可承受一定的壓力。燒結后，其抗壓強度達到1.32-1.69MPa。泡沫陶瓷的隔熱性能可達0.0635W/m·K。

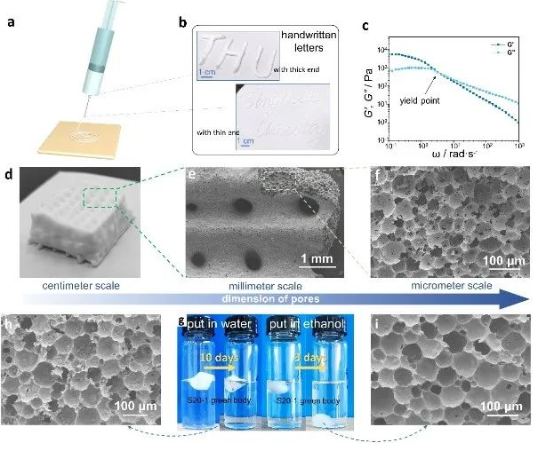

同時，該體系的泡沫坯體可以用作3D打印直寫（DIW）技術，制備不同形狀的泡沫陶瓷材料。所制得的未經(jīng)燒結的坯體可在水的環(huán)境下維持10天（或更長時間）氣孔結構不發(fā)生變化，亦可在乙醇的環(huán)境下維持3天（或更長時間）氣孔結構不發(fā)生變化。這說明該坯體可以被直接用做一些基體材料，如組織工程支架、多孔涂層、隔熱材料等，具有廣闊的工業(yè)化前景。

近日，該研究成果以“可3D打印的多功能超高氣孔率高強泡沫陶瓷材料”（3D Printable Ultra-Highly Porous and Mechanically StrongFoam Materials for Multiple Applications）為題發(fā)表在期刊《先進功能材料》（Advanced Functional Materials）上。

該論文第一單位為清華大學材料學院，清華大學材料學院楊金龍課題組博士后王超為第一作者，材料學院楊金龍教授為通訊作者。

論文鏈接：

https://onlinelibrary.wiley.com/doi/10.1002/adfm.202205537

下一篇: 3D打印生物陶瓷材料，未來可期上一篇: 陶瓷刀具特點及加工性能要求

新聞中心

公司新聞行業(yè)資訊

熱點資訊

國家政策大力扶持！固態(tài)電池迎來黃金發(fā)展期！全固態(tài)才是真固態(tài)？一文看懂什么是固態(tài)電池！ 7家上市公司密集披露固態(tài)電池進展！電學-機械力學調控的全固態(tài)電池

欧美精品专区55页,91手机看片国产永久免费,91桃色官网地址,日韩色影院

南京金鯉新材料有限公司

清華大學材料學院楊金龍課題組發(fā)現(xiàn)控制泡沫陶瓷干燥與燒結過程收縮率的新方法
